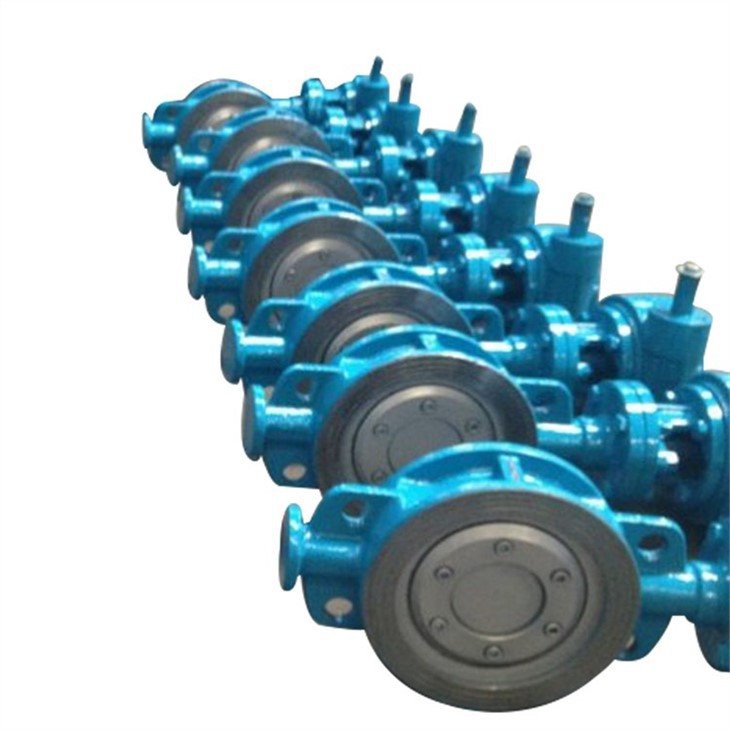

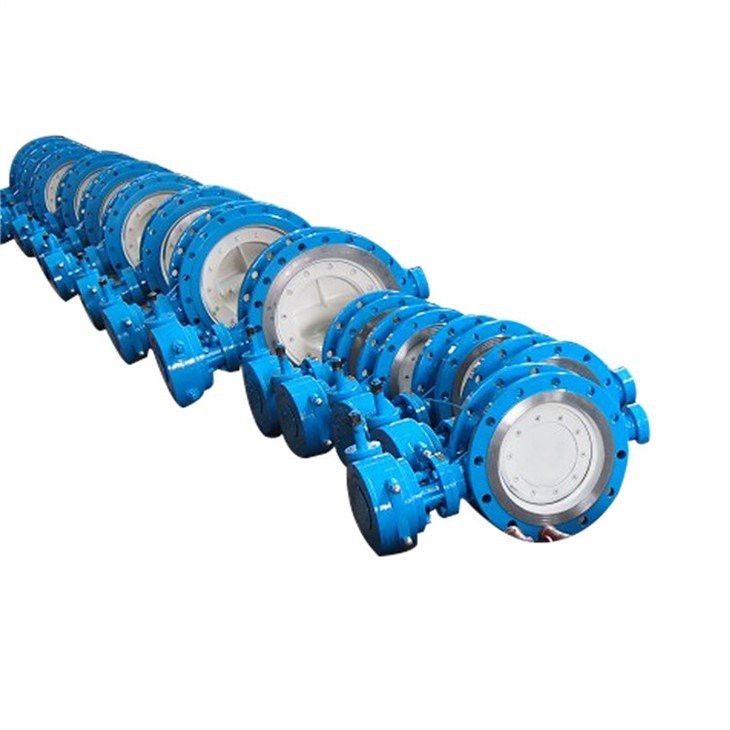

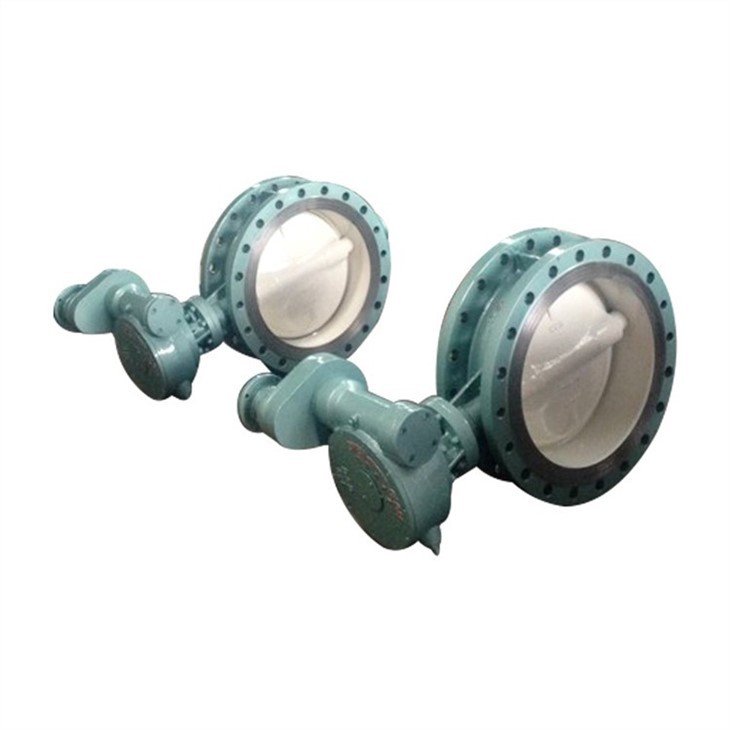

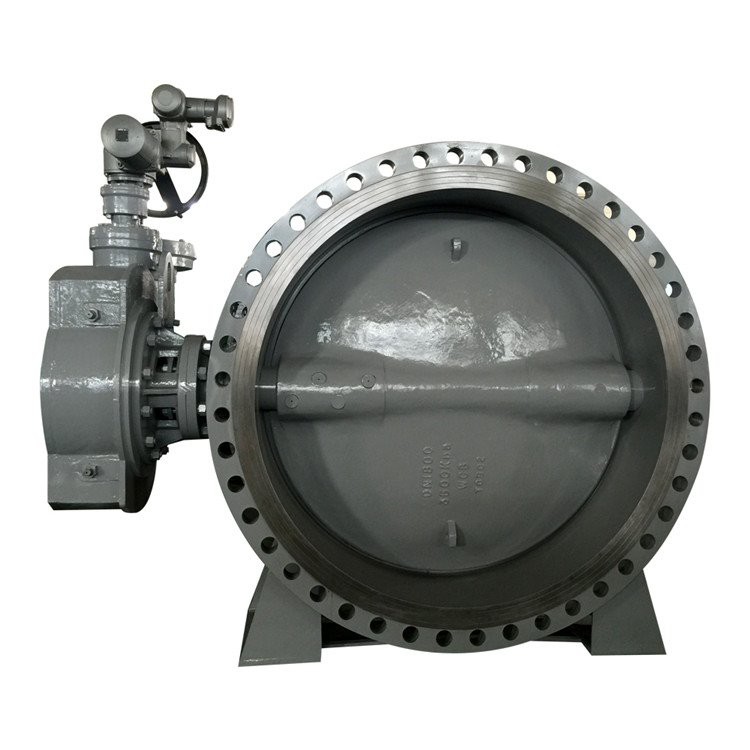

Потрійний зсувний EPDM клапан-метелик

Його структурна особливість полягає в тому, що, хоча положення осі подвійного ексцентричного клапана ексцентричне, конічна вісь ущільнювальної поверхні пластини метелика перекошена до осі циліндра корпусу, тобто після третього ексцентриситета ділянка ущільнення пластини метелика не є, крім того, це справжнє коло, а еліпс, і тому форма ущільнювальної поверхні є асиметричною, причому одна сторона нахилена до центральної лінії тіла, а інша сторона паралельна центральній лінії тіла. Найбільша особливість потрійного ексцентрикового EPDM-ущільнення полягає в тому, що він принципово змінює ущільнювальну структуру, ущільнення положення, а також торсіонне ущільнення, спираючись на пружну деформацію сідла клапана та контактний поверхневий тиск на гніздо клапана для досягнення ефекту ущільнення. Він має просту структуру та зручне обслуговування. Проста установка, нульовий витік та інші особливості.

Функція дизайну +

1. Пластина метелика приймає обтічну структуру, а середній коефіцієнт опору потоку невеликий

2. Ущільнювальна поверхня клапанної пластини використовує EPDM-матеріал, який непросто піддається корозії та має хороші показники герметизації.

3. Ущільнювальна конструкція приймає три ексцентричну тверду ущільнювальну структуру, а саме: радіальний ексцентриситет, осьовий ексцентриситет та кутовий ексцентриситет. Це зменшує тертя під час відкриття або закриття клапана, забезпечуючи гнучке відкривання та закривання клапана, і чим щільніше клапан закритий, тим щільніше ущільнення. Коли клапан відкрито, ущільнювальна поверхня швидко звільняється, зменшуючи знос і продовжуючи термін служби.

4. Оскільки EPDM є гнучким, його можна швидко від'єднати, робочий крутний момент невеликий, і це більш ручне управління, гнучке, зручне та енергозберігаюче.

Стандарт дизайну +

· Дизайн: API 609

· Обличчям до обличчя: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Кінець фланця: ASME B16.5 / ASME B16.47 / EN1092-1 / ГОСТ 12815 / Гост 33259 / MSS-SP44

· Кінець для стикового зварювання: ASME B16.25

· Тест: API598

· Пожежобезпечні: API607 / API6FA

Технічна специфікація +

· Розмір: 2 ”~ 80” (DN50 ~ DN2000)

· Клас: 150LB / PN6 ~ PN25

· З'єднання: подвійний фланець / стиковий шов / наконечник / пластина

· Робота: Черв'ячна шестерня / Пневматичний привід / Електричний привід

· Температура: -100 ~ 180 ℃

· Застосування: морська вода / служба водопостачання / хімічна / комунальна вода

Варіант матеріалу +

· Корпус підсилювача GG; Диск: вуглецева сталь (WCB, LCB)

· Нержавіюча сталь (CF8, CF8M, CF3, CF3M) /

· Дуплексна нержавіюча сталь (4А, 5А, 6А) /

· Сплав Хастелой (N-12MV, CW-12MW, CW-2M) /

· Сплав інконеля (CY-40, CW-6MC) /

· Монелевий сплав (М35-1) /

· Алюмінієвий бронзовий сплав (C95400, C95500, C95800, AB2C)

· Стебло: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Титан

· М'яке ущільнення: (PTFE, RPTFE, EPDM)

· Сидіння кузова: наплавлення 13Cr / наплавлення SS304 / наплавлення SS316 / наплавлення STL
