1. Засувка
Засувка – це вертикальне переміщення запірного елемента (засувки) уздовж осі середнього каналу засувки. Його перевагами є малий коефіцієнт опору потоку, малий крутний момент, необхідний для відкриття та закриття, і необмежений напрямок потоку середовища. Недоліками є великі структурні розміри, тривалий час відкриття та закриття, легке пошкодження ущільнювальної поверхні, складна структура.
Розділіть засувки на різні типи, найпоширенішими є засувки з паралельними та клиновими засувками, штокові конструкції, а також засувки з висхідним штоком.
(1) Паралельний засувний клапан
Відноситься до засувки з двома ущільнювальними поверхнями, паралельними одна одній. Підходить для трубопроводів низького тиску, середнього та малого діаметру (DN50-400 мм).
(2) Клиновий затвор
Відноситься до шиберної засувки клиноподібної форми з двома ущільнювальними поверхнями. Він поділяється на подвійний баран, одинарний та еластичний баран.
(3) Засувка з висхідним штоком
Він може візуально відображати ступінь відкриття та закриття та широко використовується протягом багатьох років для малих та середніх діаметрів. Як правило, засувки з висхідним штоком використовуються для DN менше або дорівнює 80 мм.
(4) Засувка, що не піднімається
Корпус гайки штока клапана безпосередньо контактує із середовищем. Підходить для арматури великого діаметру та трубопроводів з обмеженим простором для встановлення.

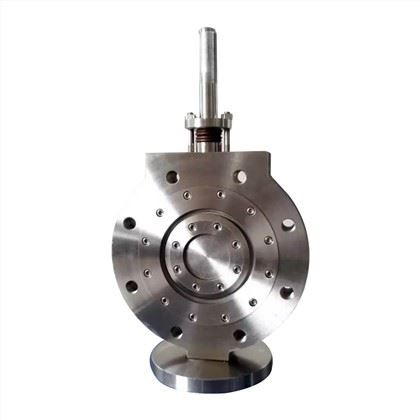

2. Поворотна заслінка
Його назва походить від структури пластинок метелика у формі крил. На трубопроводах він в основному використовується для різання та дроселювання. Коли дросельні затвори використовуються для різання, часто використовують еластичні ущільнювачі, а також вибирають такі матеріали, як гума і пластик. При використанні для дроселювання часто використовуються металеві жорсткі ущільнення. Перевагами дросельних клапанів є невеликий розмір, легка вага, проста конструкція, швидке відкриття та закриття, хороше регулювання та ущільнення, низький опір рідини та робочий момент.
Засувки можна розділити на тип важеля (подвійне коромисло), центральний симетричний тип воріт, тип зсувної пластини та тип похилої пластини відповідно до їх конструкції.
Для поворотних затворів з номінальним діаметром DN<800mm, an offset plate type should be selected.
3. Прохідний клапан
Відноситься до руху замикаючого органу (диска) уздовж центральної лінії сідла клапана. Зазвичай він використовується лише для різання, а не для дроселювання в трубопроводах, а номінальний діаметр зазвичай обмежений DN250 мм або менше. Недоліком є велика втрата тиску.
Існує багато типів запірних клапанів, і їх конструкції зазвичай поділяються на прямі, точні та прямоточні. Кутовий запірний клапан широко використовується в холодильних системах. Його вхідний канал знаходиться під прямим кутом 90 градусів, що призведе до падіння тиску. Найбільша перевага полягає в тому, що встановлений куточок сантехніки, який економить 90 градусів ліктя та простий в експлуатації.

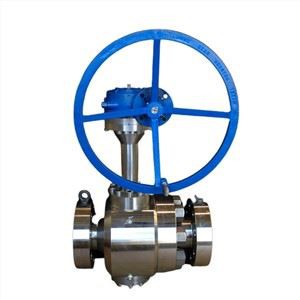

4. Кран кульовий
Кульові крани розвинулися з пробкових кранів і в основному використовуються на трубопроводах для відсікання, розподілу та зміни напрямку потоку середовища. Він характеризується найменшим опором рідини, його коефіцієнт опору дорівнює коефіцієнту опору секцій труби однакової довжини, швидким відкриттям і закриттям, надійною герметизацією, компактною структурою, простотою експлуатації та обслуговування, і широко використовується в багатьох випадках.
За сферичною структурою кульові крани можна розділити на три види:
(1) Плаваючий кульовий кран
Його структура проста, з хорошою герметизацією. Все навантаження робочого середовища, яке витримує кулька, передається на ущільнювальне кільце сідла випускного клапана. Ця конструкція підходить лише для ситуацій середнього та низького тиску, але її недоліками є складна збірка, високі вимоги до точності виготовлення та високий робочий момент.
(2) Фіксований кульовий кран
Кульовий кран фіксується двома фіксованими валами, з'єднаними з кулькою, і під тиском середовища кулька не буде виробляти зміщення. Підходить для трубопроводів високого тиску і великого діаметру.
(3) Еластичний кульовий кран
Підходить для середовища високої температури та високого тиску. На кулі є еластичні канавки, які можуть зменшити тертя між двома ущільнювальними поверхнями під час відкриття та закриття, а також зменшити робочий момент.
5. Заглушка
малюнок
малюнок
Важливою характеристикою пробкового клапана є те, що його легко адаптувати до багатоканальної структури, так що один клапан може мати два, три або чотири різні канали потоку.
Існує багато типів півнів, які в цілому можна розділити на:
(1) Тісний тип
Зазвичай використовується в ситуаціях, коли PN менше або дорівнює 0,6 МПа
(2) Тип наповнювача
Widely used in situations with nominal pressure PN>1. ОМПа.
(3) Самоущільнювальний тип
В основному досягається тиском самого середовища, в основному використовується для повітряного середовища. Пружина під самоущільнювальною структурою може виконувати роль попереднього затягування та стиснення.
Крім того, існують також триходові та чотириходові пробкові клапани, які в основному використовуються для розподілу, реверсу тощо.
6. Зворотний клапан
Також відомий як клапан зворотного потоку, зворотний клапан, клапан зворотного тиску та односторонній клапан. Це клапан, який використовується для запобігання зворотному потоку середовища в трубопроводах і обладнанні, який автоматично відкривається і закривається шляхом створення сили від потоку самого середовища в трубопроводі.
Диск поворотного зворотного клапана обертається навколо зовнішньої осі штифта сідла клапана та ділиться на однодисковий та багатодисковий. Перший зазвичай використовується для номінального діаметра DN 50-500 мм, тоді як другий зазвичай використовується для номінального діаметра DN, що перевищує або дорівнює 600 мм.
Також є зворотний клапан випуску повітря, який використовується на виході живильного насоса котла для запобігання зворотного потоку та викиду середовища; Новий зворотний клапан із повільним закриттям має діафрагмовий зворотний клапан для усунення гідроудару, який добре запобігає гідроудару; Сферичний зворотний клапан є ідеальним продуктом для запобігання зворотному потоку середовища.
7. Редукційний клапан
малюнок
малюнок
It is the throttling phase adjustment of the valve opening component, which reduces the medium pressure and directly acts on the medium pressure after the well valve, making the pressure after the valve automatically meet the predetermined requirements. Usually, the pressure behind the pressure reducing valve P2 should be less than the pressure before the valve P10.5 times, that is, P2>0.5P1.
За структурою редукційні клапани поділяються на поршневі, діафрагмові, сильфонні, пружинні мембранні, важільні пружинні тощо.
8. Запобіжний клапан
Він служить захисним пристроєм для обладнання, пристроїв і трубопроводів, щоб запобігти перевищенню тиску середовища зазначеного значення.
Основними структурами запобіжних клапанів є важільний, пружинний та пілотний (імпульсний). Його переваги - невеликі розміри і легка вага. Висока чутливість, необмежене положення установки; Недоліком є те, що сила, яка діє на шток клапана, змінюється разом із деформацією пружини. Запобіжні клапани пружинного типу поділяються на мікровідкриті та повністю відкриті типи, з гайковими ключами та без них, закриті та відкриті типи та інші різні типи.
9. Зливний клапан
Клапани-уловлювачі підходять для парового опалювального обладнання та трубопроводів, автоматично видаляючи конденсовану воду, повітря та інші гази, що не конденсуються, і запобігають витоку пари, що відіграє важливу роль у блокуванні пари та дренажі води.
При виборі необхідно спочатку вибрати максимальний об’єм конденсату та різницю тиску на вході/виході, а також внести поправки з поправочним коефіцієнтом 1.5-4; По-друге, необхідно розумно його встановити.
Клапани конденсатовідвідувачі можна розділити на такі категорії відповідно до форми відкриття та закриття:
(1) Механічний конденсатовідвідник: він керується рівнем конденсату для відкриття та закриття клапана.
(2) Термостатичний конденсатовідвідник: клапан відкривається зміною температури конденсату.
(3) Термодинамічний конденсатовідвідник: це компонент відкриття клапана, що керується динамічними характеристиками конденсованої води.
10. Балансовий клапан
Балансний клапан - це клапан, який використовується в гідравлічних мережах трубопроводів для вимірювання та налаштування розрахункової витрати, і має необхідну точність вимірювання.
