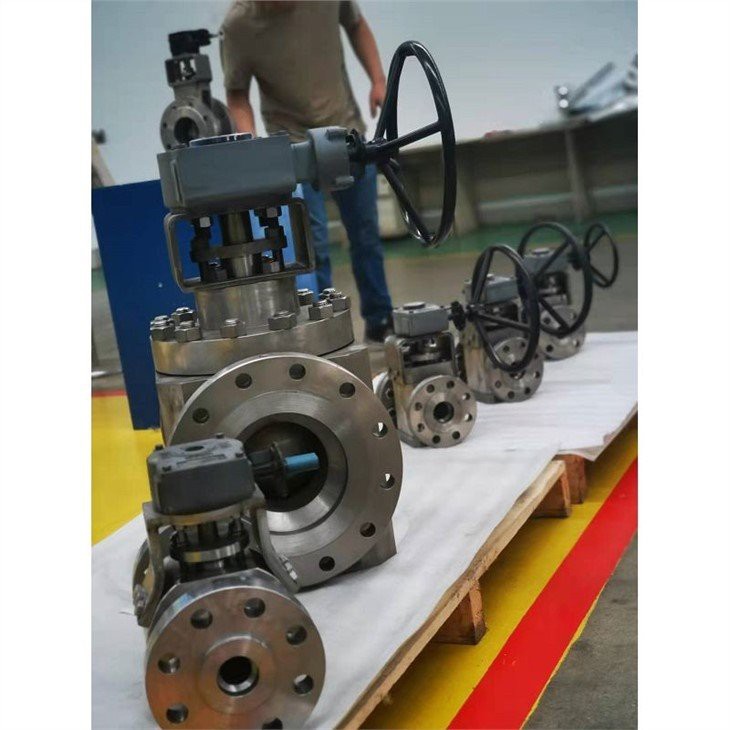

Каталог клапана-метелика з двонаправленим ущільненням із плаваючим сидінням- серії 4000

Конструкція клапанів із двостороннім ущільненням із плаваючим сідлом і потрійним зміщенням рекомендована для промислових застосувань, де вимагають надійного нульового-витоку, двонаправленого-вимкнення-у важких умовах критичних умов процеси, пароізоляція та перепади температур; особливо коли використання м’яких-матеріалів у клапанах обмежено.

Порівняно з кульовими клапанами, клапани з двонаправленим ущільненням із плаваючим сідлом-потрійним зміщенням є доступним рішенням, особливо в установках більшого діаметра, яке вимагає меншої опори конструкції для забезпечення герметичного закриття-. Результатом є віртуальний нульовий витік-вимкнення навіть в умовах високого повітряного тиску, високої-температури та двонаправленого тиску. Завдяки тому, що вони відкривають і закривають на чверть{4}}оберта, клапани легко автоматизувати, і вони можуть швидко закриватися, що часто потрібно в системах безпеки.

Оптимізований кут сидіння:

An innovative seat angle design and Stellite® hard-faced valve body seat deliver a longer seal life and improved abrasion resistance, even after extensive cycling. Designed to eliminate wedging or binding of the disc, and lower the operating torque, the floating seat bi-directional seal triple offset valves can REDUCE TOTAL COST OF OWNERSHIP BY UP TO 50 percent .

Унікальне плаваюче сидіння:

На відміну від -засувних кульових, дросельних або пробкових клапанів, унікальний поплавковий клапан із двостороннім ущільненням із потрійним зміщенням само-налаштовується для рівномірного розподілу стиснення ущільнення. Плаваюче сидіння та широке ущільнювальне кільце, що підтримує поверхню, дають КРАЩЕ УПЛОТНЕНИЕ, щоб усунути прив’язування та підвищити продуктивність.

Ущільнення-до-металу:

Прецизійно оброблене металеве сідло й ущільнювальне кільце забезпечують надійне та двонаправлене відключення при високих-температурах, високому тиску та важких умовах обслуговування, зокрема. Прямо-кутова конічна конструкція сидіння полегшує майже тертя-МЕНШЕ-УПЛОТНЕННЯ.

Ламінована герметизація

Багаторівневе ущільнення з нержавіючої сталі та графіту для забезпечення нульового витоку клапана ПРИ ВИСОКОМУ ТИСКУ ПОВІТРЯ.

Інноваційний дизайн ущільнення вала:

Дозволяє покращити КОНТРОЛЬ УТКЛЮЧИХ ВИКИДІВ (ISO 15848, клас AH) при періодичних теплових циклах і ЗМЕНШУЄ МОЖЛИВИЙ ЧАС ПРОСТІЙ.

Що таке плаваюче сидіння?

Позитивна печатка:ущільнювальне кільце зачепиться до сидіння.

Зворотне ущільнення:Після мікроскопічного зміщення сідло зачепиться до ущільнювального кільця.

Конструкційні матеріали

• Standard: A216 WCB, A351 CF8M

• Special (upon request): Duplex, Superduplex, LCC/LCB, WC6, CF3M, Monel®, Inconel®, Hastelloy®, Alloy 20

Діапазон розмірів

• 4" up to 64", in a single piece cast body

Рейтинги тиску

• ASME Class 150Lb, Class 300Lb, Class 600Lb

DN (мм)	NPS (дюйми)		Тиск
Клас 150	Клас 300	Клас 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•

Температурний діапазон

• -140℉ up to 1022℉; -60 degree up to 550 degree

• Up to 1200℉ (649 degree ) possible with Shaft extension

Конфігурації тіла

• Lug

• Double Flanged

• Wafer

• Buttweld

Відповідність

• API 609 and ASME B16.34 valve design standard

• Zero leakage as per API 598

• API 607, 6th edition: Fire Tested

• EPA Method 21 (Fugitive Emissions Compliance)

• ISO 15848, Class BH, level C03 is our standard offering. Class AH, level C02 is an optional offering

• Quality certification as per ISO 9001

Випробувальний тиск

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

Потрійні ексцентрикові або потрійні зсувні затвори з плаваючим сидінням із двонаправленим ущільненням-потрійно використовувати, коли для застосування потрібен двонаправлений герметичний клапан-, але не допускається використання гумової-прокладки затвора через низькі/високі температури та високий тиск.

Деталь ущільнювального кільця

■ Disc Seal is Multi-level seal. When seal wear, The seal can be repaired by tight the bolts of disc to extrude the sealing ring.

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Інші деталі дизайну

■ Dynamic seal structure makes long-term seal of packing to extend the maintenance-free period.

■ Fish scale combination packing system,Which ensures Valve Maximum leakage rate Less than or equal to 20ppm.

■ Stem blow-out proof according to API609

■ Actuator connection platform according to ISO5211.

Клапан високої якості, який мінімізує ваші витрати на володіння

Зазвичай ви не асоціюєте продукт преміум-класу з економією витрат. однак реальність зовсім інша з плаваючими сідлами з двостороннім ущільненням{0}}потрійним зміщенням.

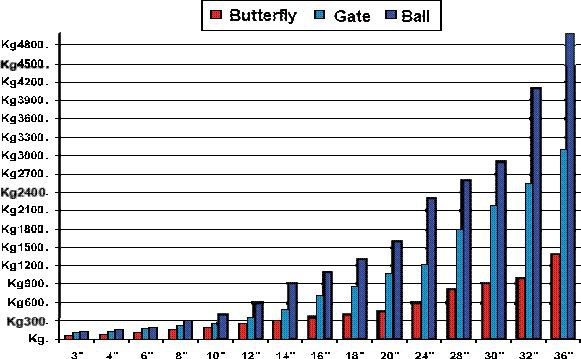

Насправді, наші клієнти регулярно замінюють існуючі кульові, засувні та кульові крани, що значно зменшує простір і вагу, одночасно одержуючи при цьому менші витрати на установку.

Клапани з потрійним зміщенням широко використовуються у всіх програмах, де потрібна позитивна ізоляція. Конструкція на чверть оберту та надзвичайно низький крутний момент також забезпечують точний контроль потоку та тиску. З нашими клапанами справжню ізоляцію та можливості керування можна об’єднати в одному продукті проти звичайної потреби у двох різних клапанах. Крім того, низький крутний момент також означає низьку вартість приводу.

Отже, що станеться, коли ви встановите та почнете експлуатувати клапан? Клапан із двонаправленим ущільненням із плаваючим сідлом із потрійним зміщенням{0}} практично не потребує технічного обслуговування та не потребує планового технічного обслуговування в більшості застосувань, що забезпечує додаткову економію коштів протягом усього його життєвого циклу.

БЕЗПЕЧНО ЗАМІНЮЙТЕ ІСНУЮЧІ КЛАПАНИ НА ПЛАВАЮЧИЙ СИДЛО BI-ПОТРІЙНИЙ ЗМІЩЕНИЙ КЛАПАН-МЕТИК.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Використання клапанів також може сприяти зменшенню системних збоїв, тим самим покращуючи загальний рівень цілісності безпеки (SIL); Насправді, використовуючи клапани з двонаправленим ущільненням із плаваючим сідлом із потрійним зміщенням із відповідним вибором приводу, можна налаштувати продукт для забезпечення необхідної захисної функції.
