Новий каталог кульових кульових кранів Lotoke

BL .OW - OUT PROOF STEM

Шток завантажується, з перевернутою ущільнювальною структурою з ущільнювальною прокладкою.

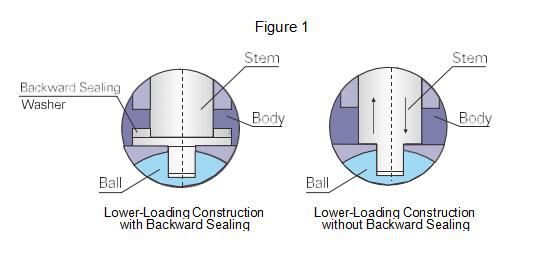

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

ПОЖЕЖНЕБЕЗПЕЧНЕ УПЛОТНЯЄТЬСЯ

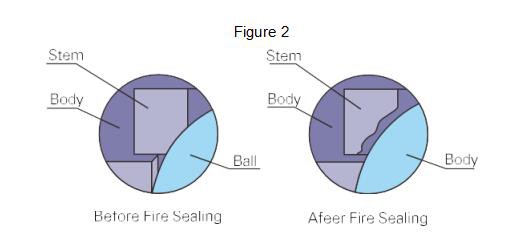

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

СТАТИЧНА- ЗАХИСНА КОНСТРУКЦІЯ

Кульовий кран можна спроектувати як статичну- захисну конструкцію за потребою, а саме кріплення

провідна пружина між тілом кулі і ніжкою або між ніжкою і тілом. Там після статичного струму, що виникає під час відкриття, клапан можна було відвести до трубопроводів, а потім заземлити через попередньо -налаштований статичний канал для видалення статичного струму. Конструкція працює так, щоб запобігти займанню горючого середовища статичним вогнем-для безпеки системи. (Як показано на малюнку 3).

INTERL OCKING ПРИСТРІЙ

Для клапанів, встановлених на відкритому повітрі, тих, що запобігають неправильній роботі не-робочих, і клапанів, у яких зіштовхування штока під час відносно сильних вібрацій легко спричиняє неправильну роботу, запірний отвір можна встановити у повністю відкрите або повністю закрите положення і замок можна використовувати, якщо це необхідно, з метою страхування безпеки (Малюнок 4).

ХАРАКТЕРИСТИКИ ЗАСТОСУВАННЯ

1. Design and manufacture conform to BS5351 MSS SP-118

2. Connection ends conform to:

1). Зварені кінці з отворами відповідають ANSI B16.11

2). Кінці гвинтів відповідають ANSI B1.12.1

3).Стикові{1}}приварені кінці відповідають ANSI B16.25

3. Test and inspection conform to API598

4. Materials conform to ANSI/ASTM

РОЗМІННИЙ ТИСК КОРПУСА КЛАПАНА

Клас 800, макс. 1920 фунтів на квадратний дюйм при 100 градусах F

Клас 1 500, макс. 3600 фунтів на квадратний дюйм при 100 градусах F

ХАРАКТЕРИСТИКИ ЗАСТОСУВАННЯ

1. Проектування та виготовлення відповідають BS5351 MSS SP-118.

2 Кінці підключення відповідають:

1). Зварені кінці відповідають стандарту ANSI B16.11

2). Кінці гвинтів відповідають ANSI B1.12. 1

3). Зварені встик{1} кінці відповідають ANSI B16 25

3. Тестування та перевірка відповідають API598

4. Матеріали відповідають ANSI/ASTM

РОЗМІННИЙ ТИСК КОРПУСА КЛАПАНА

Клас 800, макс. 1920 фунтів на квадратний дюйм при 100 градусах F

Клас 1 500, макс. 3600 фунтів на квадратний дюйм при 100 градусах F

ХАРАКТЕРИСТИКИ ЗАСТОСУВАННЯ

1. Конструкція та виготовлення відповідають BS5351 MSS SP-118

2 Кінці підключення відповідають:

1). Зварені кінці відповідають ANSI B16.11

2). Кінці гвинтів відповідають ANSI B1.12. 1

3). Зварені встик{1} кінці відповідають ANSI B16. 25

3. Тестування та перевірка відповідають API598

4. Матеріали відповідають ANSI/ASTM

РОЗМІННИЙ ТИСК КОРПУСА КЛАПАНА

Клас 2500, максимум 6000 фунтів на квадратний дюйм при 100 градусах F

ХАРАКТЕРИСТИКИ ЗАСТОСУВАННЯ

1. Проектування та виготовлення відповідають вимогам BS5351 MSS SP-118

2 Кінці підключення відповідають:

1). Зварені кінці відповідають стандарту ANSI B16. 11

2). Кінці гвинтів відповідають ANSI B1.12.1

3). Зварені встик{1} кінці відповідають ANSI B16. 25

3. Тестування та перевірка відповідають API598

4. Матеріали відповідають ANSI/ASTM

РОЗМІННИЙ ТИСК КОРПУСА КЛАПАНА

Клас 800, макс. 1920 фунтів на квадратний дюйм при 100 градусах F

Клас 1 500, макс. 3600 фунтів на квадратний дюйм при 100 F
