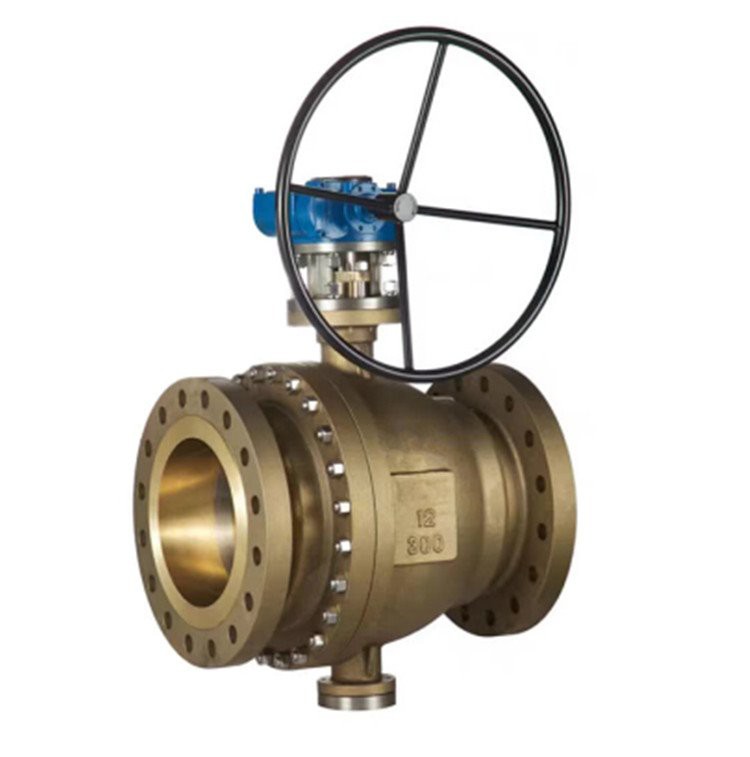

Кисневий кульовий клапан

Кисневий спеціальний клапан - це спеціальний клапан, спеціально розроблений для кисневої мережі труб, який широко використовується в трубній мережі сталевих, металургійних, нафтохімічних, хімічних та інших кисневих проектів. Крім функцій звичайних клапанів, він також має свої власні характеристики, такі як хороша вогнестійкість, хороша електропровідність, швидка тепловіддача, компактна структура, масляна стійкість, безпека і надійність. Суворі заходи заборони масла прийняті при виготовленні, а всі деталі перед установкою піддаються суворій знежирювальне лікування. Всі клапани діаметра оснащені струмопровідними отворами на фланці, щоб запобігти статичній електроенергетиці. Відкриті частини клапана мають захисні заходи для запобігання забрудненню пилу та масла. З клапанним сидінням металургійної промисловості спеціальний кисневий кульовий клапан і спеціальний кисневий стоп-клапан широко використовуються в сталеливарній, медичній, хімічній та інших галузях промисловості.

Функція конструктора+

1. Конструкція і виготовлення кисневого клапана відповідають відповідним вимогам GB16912.

2. Під час виробництва вживаються суворі заходи заборони на нафту.

3. Всі деталі перед установкою піддаються суворій знежирювальне лікування.

4. Оголена частина стебла клапана повинна мати захисні заходи для запобігання забрудненню пилом і маслом, а також маркуватися позначкою "без масла".

5. Поверхня каналу потоку внутрішньої порожнини повинна бути гладкою і гладкою.

6. Клапан повинен бути спроектований з очевидною індикацією відкриття, а на ньому слід мати слово "on-off" і стрілку.

7. На кінцевому фланці клапана повинні бути передбачені струмопровідні отвори гвинта, щоб дроту з'єднання болта було добре заземлено для запобігання статичної електрики.

8. Для змащування підшипника опори слід використовувати фторований мастило.

9. Для клапанів з номінальним розміром DN>150 виробник рекомендує встановити в конструкцію обхідний пристрій, і повинна бути очевидна позначка напрямку потоку.

Дизайн Стандартний+

· Дизайн: API 6D、API608、BS 5351

· Лицем до лиця: API6D、ASME16.10

· Кінець фланцю: ASME B16.5、ASME B16.47

· Ковий кінець зварювання: ASME B16.25

· Тест: API6D、API598

· Пожежний сейф: API607、API6FA

Технічна специфікація+

· Розмір: 1/2 "~ 36"

· Клас: 150Lb ~ 600Lb або PN6 ~ PN100

· Підключення: Подвійний фланець

· Експлуатація: Черв'ячний редуктор、Пневматичний привід

· Застосування: Металургійна промисловість, металургія, нафтохімічна, хімічна промисловість

Варіант матеріалу+

· Корпус: HTB1、Алюмінієва бронза, ASME 1565 C86500、Латунь, Монель, Нержавіюча сталь、SS304、SS316 та ін.

· М'яч: HTB1、ASME B564 NO400、Алюмінієва бронза, ASME 1565 C86500、Латунь, Монель, Нержавіюча сталь、SS304、SS316 та ін.

· Стебло: ASTM B865 NO5500、C63200、F304、F316、SS321

· Місце: PTFE、RPTFE、MONEL、ASME B564 NO400、C63200、F304、F316

Примітка для кисневого клапана:

1. Відповідно до різних вимог використання, деякі кисневі клапани будуть мати клапани зменшення тиску кисню з багатьма специфікаціями. При установці клапана зниження тиску переконайтеся, що його специфікація підключення відповідає з'єднанню циліндра і використовуваної системи. Клапан зменшення тиску і сталевий циліндр з'єднані несхочою поверхнею, і вони повністю збігаються, затягуючи гайку. Тому дві несхоумні поверхні повинні зберігатися гладкими при використанні для забезпечення хорошого ефірного ефекту.

2. Перед встановленням для здуву пилу можна використовувати газ високого тиску. При необхідності в якості прокладок також можуть використовуватися такі матеріали, як політетрафлюоетилен.

3. Слід суворо забороняти торкатися мастила, щоб уникнути нещасних випадків від пожежі.

4. При зупинці роботи слід злити залишки повітря в рекупораті тиску, після чого регулюючий гвинт слід послабити, щоб уникнути тривалого стиснення і деформації еластичного елемента.

5. Кисневий клапан повинен уникати ударів і вібрацій, а також не контактувати з агресивними речовинами.

6. Використання та запобіжні заходи цих клапанів зниження тиску в основному такі ж, як і у кисневих клапанів. Однак слід також зазначити, що спеціальні клапани зменшення тиску, як правило, не використовуються для інших газів. Щоб запобігти зловживанням, між деякими спеціальними клапанами зменшення тиску і сталевими циліндрами використовуються спеціальні порти з'єднання. Наприклад, і водень, і пропан використовують ліву нитку, також звану зворотною ниткою, і особливу увагу слід приділити при установці.

Монтаж та обслуговування:

1. Монтажний і монтажний персонал Valve повинен суворо дотримуватися відповідних правил і суворо забороняти контакт з маслом.

2. Клапан слід зберігати в сухому і провітрюваному приміщенні, а обидва кінці проходу повинні бути перекриті.

3. Рекомендується, щоб стебло клапана було вертикально вгору для положення установки клапана.

4. Кисневий клапан, що зберігається протягом тривалого часу, слід регулярно перевіряти, щоб видалити бруд і нанести масло проти іржі на поверхню обробки.

5. При установці клапана стрілка напрямку потоку корпусу клапана повинна відповідати напрямку потоку середовища.

6. Установка клапана не повинна впливати на продуктивність ущільнення клапана. Фланець повинен бути прокладкою для ран спіралі PTFE або PTFE.

7. Клапани не можуть бути встановлені поблизу відкритого полум'я та маслянистих точок використання, і повинні бути встановлені в захисній чохлі, яка не виробляє іскор.

8. Клапан повинен бути встановлений з хорошим пристроєм заземлення, а отвори струмопровідного болта на фланці повинні бути добре заземлені, щоб запобігти статичній електроенергетиці.

9. Слід надати достатню підтримку для установки клапанів і труб великого діаметру.

Після монтажу слід проводити регулярні огляди, основні пункти огляду:

1. Клапан повинен регулярно обслуговуватися, підтримуватися або перевірятися, щоб забезпечити безпеку і герметичність клапана.

2. Знос поверхні ущільнення.

3. Знос трапецієподібної нитки стебла і стеблової гайки.

4. Чи є упаковка замою і недійсною, при пошкодженні її слід вчасно замінити.

5. Після того, як клапан буде капітально відремонтований і зібраний, слід провести випробування продуктивності ущільнення.

6. Обслуговування та обслуговування клапанів, включаючи ремонт, повинно виконуватися тільки виробником клапана або іншим кваліфікованим блоком.

7. Ключові частини клапана в процесі технічного обслуговування повинні бути надані оригінальним виробником або відповідати технічним вимогам оригінальних деталей.

Принцип роботи кисневого клапана:

1.Інструменти, робочий одяг, рукавички та інші приналежності, що використовуються операторами клапанів та частинами клапанів, суворо заборонено забруднювати жиром.

2.Отвір і закриття клапана повинні здійснюватися повільно. Під час ручної експлуатації оператор повинен стояти збоку клапана, а використовувати і експлуатувати клапан як регулюючий клапан заборонено.

3.Для ручних клапанів з DN>15 необхідно вжити заходів безпеки для зменшення різниці тиску до і після основного клапана перед відкриттям і закриттям.
