Титановий клапан

Титан - це новий вид металу. Продуктивність титану пов'язана з вмістом таких домішок, як вуглець, азот, водень, кисень. Найчистіший вміст домішок йоду титану не перевищує 0,1%, але його міцність низька і пластичність висока. Властивостями 99,5% промислового чистого титану є: щільність ρ = 4,5 г / см3, температура плавлення 1725 ° С, теплопровідність λ = 15,24Вт / (мК), міцність на розрив σb = 539MPa, подовження δ = 25%, секція Усадка ψ = 25%, еластичний модуль E = 1,078 × 105MPa, твердість HB195.

Щільність титанового сплаву в цілому становить близько 4,51г / см3, що становить всього 60% сталі. Щільність чистого титану близька до щільності звичайної сталі. Деякі високоміцні титанові сплави перевищують міцність багатьох легуючих конструкційних сталей. Тому питома міцність (міцність / щільність) титанового сплаву набагато більше, ніж у інших металевих конструкційних матеріалів. Дивіться таблицю 7-1, яка може виробляти деталі з високою міцністю блоку, хорошою жорсткістю і легкою вагою. Компоненти авіаційного двигуна, скелет, шкіра, кріплення та шасі виготовлені з титанового сплаву.

Титановий сплав працює у вологій атмосфері та середовищі морської води, а його корозійна стійкість набагато краща, ніж у нержавіючої сталі. Він особливо стійкий до ямковості, кислоти і стресової корозії; органічні об'єкти, такі як луг, хлорид, хлор, азотна кислота, сірчана кислота тощо. Мають відмінну корозійну стійкість. Однак титан має погану стійкість до зниження кисню і хромових соляних носіїв.

Хороші низькотемпературні показники

Титанові сплави можуть підтримувати свої механічні властивості при низьких і наднизьких температурах. Низькотемпературні властивості, титанові сплави з дуже низькими інтерстиціальними елементами, такими як TA7, все ще можуть підтримувати певний ступінь пластичності при -253 ° С. Тому титановий сплав також є важливим низькотемпературний конструкційний матеріал.

Дизайн Стандартний+

· Дизайн: API 609, API6D,API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868/ API 594

· Лицем до лиця: API609 / ISO5752 / DIN F4 /EN558 / API6D / ASME16.10

· Кінець фланцю: ASME B16.5 / ASME B16.47 / EN1092-1 / ГОСТ 12815 / Гост 33259 /MSS-SP44

· Ковий кінець зварювання: ASME B16.25

· Тест: API598 / API6D

Технічна специфікація+

· Розмір: 1/2 "~ 80"(DN15 ~ DN2000)

· Клас: 150LB ~ 2500LB / PN6 ~ PN420

· Підключення: Подвійний фланець / Ковий шов / Луг / Вафельна

· Експлуатація: Черв'ячний редуктор / Пневматичний привід / Електропривод

· температура повітря: 1500 °C

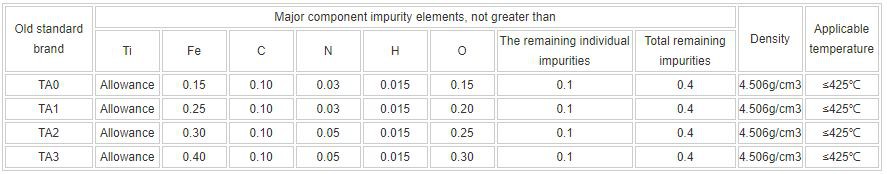

Хімічний склад +

Тотальна корозія

титан має відмінну корозійну стійкість в окислювальних і нейтральних носіях. в цей час оксидна плівка на поверхні титану може стабільно існувати, і може швидко відновлюватися після знищення з деяких причин. При сильному зниженні кислот плівки оксиду титану легко розчиняються і тому не стійкі до корозії. у деяких розбавляють реновації кислот з низькою температурою, титан також має певну корозійну стійкість, особливо коли реновуючий кислота містить окислювальний іони металу, кисень та інші окислювачі, титан також має кращу корозійну стійкість.

Корозійна стійкість титану в основному середовищі описана нижче, відповідно.

1. азотна кислота

титан має відмінну корозійну стійкість в різних концентраціях азотної кислоти нижче температури кипіння.

2. сірчана кислота

титан не стійкий до корозії в 10%~98% концентрації сірчаної кислоти і може використовуватися тільки в 5% розчиненої кисневої сірчаної кислоти кімнатної температури. При 100 °C титан може зберігати чистий титан тільки в сірчаній кислоті 0,2.

3. сірчана кислота

титан має помірну корозійну стійкість в соляній кислоті. Як правило, промисловий чистий титан можна використовувати в соляній кислоті кімнатної температури ,7,5%;60°C,3%;100°C,0,5%. Були також повідомлення про більш низькі концентрації, які можуть бути використані.

4. фосфорна кислота

Титан можна використовувати при 35°C,30%;60°C,10%;100°C, менше 3% фосфорної кислоти. Корозійну стійкість титану в фосфорній кислоті можна поліпшити, якщо в середовищі містяться Fe+3, CuFe+2, AgFe+1,2 і азотна кислота.

5. інші неорганічні кислоти

титан не стійкий до корозії в гідрофторвузі і не може використовуватися в розчинах фтору кислоти. Титан стійкий до корозії в борній кислоті, хромічній кислоті; може використовуватися в деякій гідроіодичній кислоті, гідробромінової кислоті; Він, як правило, не використовується в фторобової кислоти, фторосілічної кислоти. титан можна використовувати для змішаної кислоти 60°С,10% сірчаної кислоти та 90% азотної кислоти; змішана кислота кип'ятіння 1% соляної кислоти і 5% азотної кислоти, а також при кімнатній температурі Ван Шуй.

6. основи і солі

титан стійкий до більшості lye. титан повністю стійкий до корозії в різних концентраціях гідроксиду барію, гідроксиду кальцію, гідроксиду магнію, гідроксиду натрію і гідроксиду калію при кімнатній температурі і не може використовуватися при кип'ятінні гідроксиду натрію, розчинів гідроксиду калію. Коли розчин лугу містить вільний хлор, титан може протистояти корозії. аміак в основі загострить корозію титану.

7. вода

Титан має відмінну корозійну стійкість в водопровідній і річковій воді, навіть якщо температура до 300 °C. При високій корозійної стійкості в морській воді 120°C; точкова корозія і корозія щілин можуть виникнути при підвищенні температури.

8. органічні речовини

Титан має відмінну корозійну стійкість до всіх органічних кислот, крім мурашиної кислоти, щавлевої кислоти і концентрованої лимонної кислоти.

9. Хлор, хлориди та інші галогени

Титан може бурхливо реагувати в сухому хлоріонному газі, утворювши тетрахлорид титану, і йому загрожує займання. Оскільки тетрахлорид титану може реагувати з водою у вигляді гідроксиду титану, титан має хорошу корозійну стійкість у вологому хлорі. Вміст води, необхідної для очищення титану в хлорному газі, пов'язаний з температурою, витратою, тиском і пошкодженням титанової поверхневої плівки. як правило, мінімальний вміст води, необхідний для підтримки очищення титану, становить 0,01%~0,05%. зазвичай для забезпечення безпечного видобутку, коли хлорний газ контактують з титановим обладнанням, вміст води в хлорних газах фактично контролюється на рівні близько 0,3%, навіть іноді до 1,5%.

10. Розчин амонію уреа для сім'ї

Швидкість корозії титану в високій температурі і високому тиску розчину амонію амонію високого тиску, як правило, 0,01 мм / а, що на одну кількість полюс нижче, ніж у нержавіючої сталі 00 Cr 17Ni 14Mo 2. максимальна температура, дозволена для титану для підтримки корозійної стійкості, може досягати 205 ~ 210 ° C, в той час як нержавіюча сталь може витримувати тільки корозію нижче 190 ~ 195.

11. Газ

титан може бути окислений. щільна оксидна плівка утворюється нижче 300 ° C, а оксидна плівка, утворена нижче 700 ° C, може поліпшити корозійну стійкість. Коли температура вище, оксидна плівка стає крихкою і легко відлущується в оксидної шкіри. в якості конструкційних матеріалів титан може використовуватися нижче 425 °C в повітрі; як некон конструкційні матеріали, його можна використовувати нижче 535°C.

Титан має відмінну корозійну стійкість в діоксиді сірки, сірководні, аміаковому газі і океанічній атмосфері.

На більш ніж 300 °C водень, очевидно, може потрапити в титан, на додаток до фізичної інфільтрації водню в титані, щоб викликати озлоблення водню титану, водень також може бути об'єднаний з титаном, утворювала водневе озлоблення гідридного типу. збільшення часткового тиску водню погіршить водневе озлоблення титану. Коли вміст води у водню перевищує 2%, він може ефективно запобігти інфільтрації водню. анодована обробка поверхні може підвищити водневу стійкість титану.

локальна корозія

У порівнянні з нержавіючою сталлю, сплавом на основі нікелю, мідним сплавом і алюмінієвим сплавом, промисловий чистий титан має високу стійкість до локальної корозії, відмінну стійкість до точкової корозії, і нечутливий до міжгранної корозії, стрес-корозії, корозії і так далі, що може відбуватися тільки в дуже мало засобів масової інформації. Титан, як і інші очищені метали, більш схильний до ущелини корозії, а також може виробляти селективну корозію і контактну корозію в дуже небагатьох випадках. Поки ми звертаємо увагу на умови використання титану і вживаємо відповідних заходів, локальної корозії титану можна уникнути в основному.

(3) Корозійностійкий титановий сплав

У тому випадку, якщо промисловий чистий титан не може відповідати вимогам корозії, може бути використаний корозійностійкий титановий сплав.

Популярні Мітки: титановий клапан, Китай, виробники, завод, індивідуальні, оптова торгівля, ціна, дешево, на складі, на продаж, безкоштовний зразок
