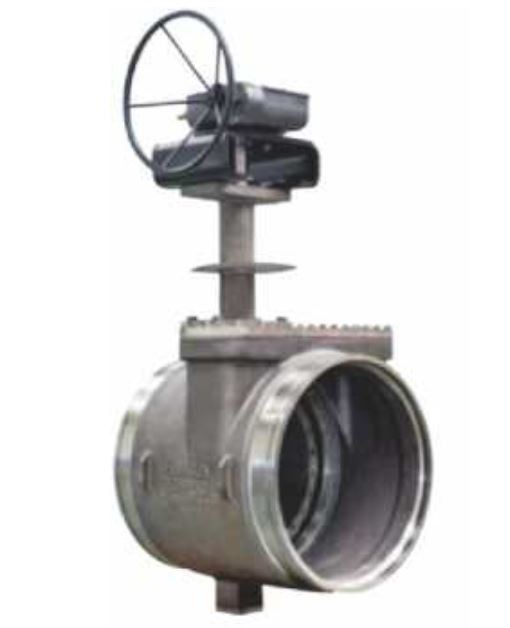

Кріогенний клапан метеликів

Кріогенний метелик - це загальний клапан, який працює в середовищі з низькою температурою. NEWLOTOKE вирішує проблему термічного розширення та стискання клапана в умовах низької температури шляхом поліпшення процесу та ущільнювальної структури. Загальне низькотемпературне середовище включає: температура зрідженого аміаку -269 ℃, температура водню -254 ℃, температура зрідженого гелію -196 ℃, температура рідкого кисню -183 ℃, і температура скраплений природний газ становить -162 ℃. Ці середовища виводять рідкі кріогенні середовища, такі як етилен, рідкий кисень, рідкий водень, скраплений природний газ, скраплені нафтопродукти тощо, є не тільки легкозаймистими та вибухонебезпечними, але й газифікуються при підвищенні температури, а обсяг протягом газифікація.

Кріогенні клапани мають суворі умови роботи. Більшість їх робочих середовищ є легкозаймистими, вибухонебезпечними та високопроникними речовинами. Мінімальна робоча температура може досягати -269 ℃, а максимальний робочий тиск - 10 МПа. Тому конструкція, виготовлення та перевірка кріогенних клапанів досить сильно відрізняються від конструкцій клапанів загального призначення. Тому ми використовуємо стійку до низьких температур структуру металу до металу, запатентовану конструкцію без ексцентричного тертя, відмінне випробування при низьких температурах та чудову технологію, щоб ущільнення рівномірно розширювалися та стискалися, забезпечуючи температуру та термін служби клапана.

Як правило, відповідно до умов експлуатації кріогенних клапанів, для проектних робіт висуваються такі вимоги:

1) Клапан та його компоненти повинні мати можливість працювати протягом тривалого часу в умовах низької температури середовища та температури навколишнього середовища (зазвичай 10 років або 35000 ~ 50000 циклів);

2) Порівняно з низькотемпературним середовищем клапан не повинен стати значним джерелом тепла. Це пов’язано з тим, що приплив тепла зменшить теплову ефективність, а надто великий приплив тепла може також випаровувати низькотемпературне середовище всередині клапана, спричиняючи ненормальне підвищення тиску та небезпеку;

3) Середовище з низькою температурою не повинно чинити шкідливого впливу на експлуатаційні характеристики ручного колеса та герметичність упаковки;

4) Конструкція клапанного вузла, що безпосередньо контактує з кріогенним середовищем, повинна відповідати відповідним вибухозахищеним та протипожежним вимогам;

5) Клапанний вузол, що працює при низькій температурі, не можна змащувати, тому потрібно вжити заходів, щоб запобігти подряпинню деталей тертя.

Функція дизайну +

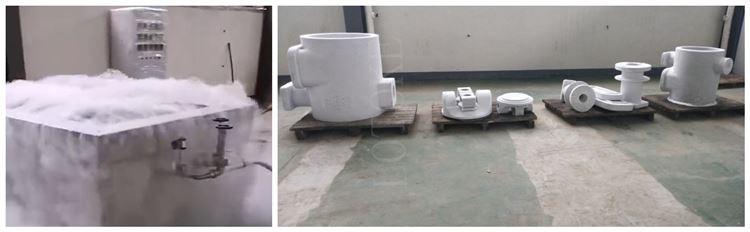

1. Низькотемпературна обробка корпусу клапана та всіх деталей: він може повністю витримати розширення та стиснення, спричинені перепадами температури. Більш того, конструкція гнізда клапана не буде постійно деформована через температурні перепади.

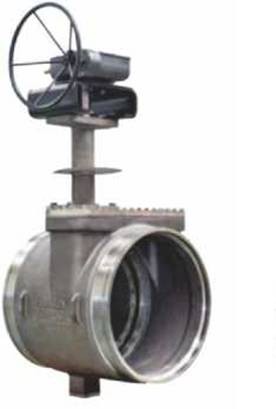

2. Прийняття конструкції капота з довгим горлом: довжина горловини кришки клапана визначається відповідно до BS 6364 або MSS SP-134; цей метод був перевірений аналізом скінченних елементів відповідно до тестів або вимог користувача.

подовження шиї. Його призначення - захистити сальник. Оскільки герметичність сальника є одним із ключів кріогенних клапанів. Якщо в цій області спостерігається витік, це зменшить охолоджуючий ефект і призведе до випаровування скрапленого газу. Це пов’язано з тим, що при зниженні температури при низьких температурах еластичність упаковки поступово зникає, а ефективність проти витоку зменшується. Через просочування середовища набивка і клапан замерзають, що впливає на нормальну роботу штока клапана, а шток клапана рухається вгору і вниз. Упаковка подряпана, що спричиняє серйозні витоки. Отже, кріогенний клапан повинен приймати конструкцію кришки клапана з довгим горлом. Крім того, довга конструкція горловини також зручна для намотування холодного ізоляційного матеріалу, щоб запобігти пошкодженню холодної енергії

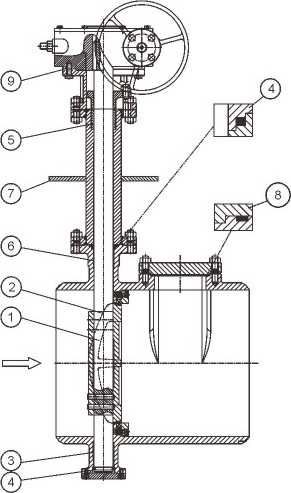

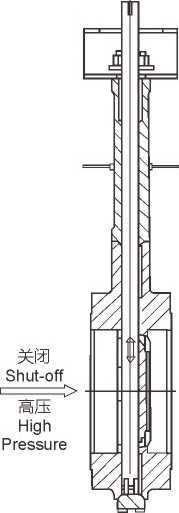

3. Довжина горловини L кришки клапана з довгою шийкою (див. Малюнок 1) визначається відповідно до таких факторів, як теплопровідність матеріалу, площа теплопровідності та коефіцієнт тепловіддачі поверхні. У той же час він задовольняє потребу в холодній товщині ізоляції. Довжину шиї можна отримати методом випробування. Таблиця 1 - довжина горловини кришки клапана з довгою горловиною, розроблена з урахуванням стандартної робочої температури кріогенного клапана та товщини холодного ізоляційного матеріалу.

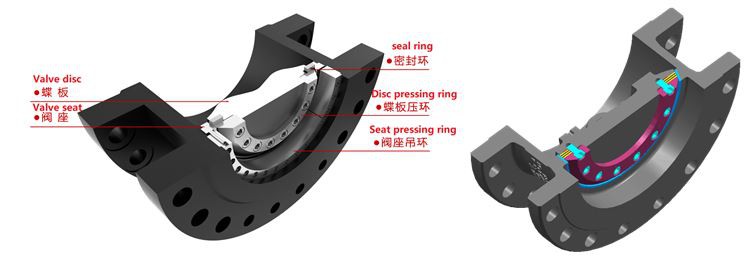

4. Завдяки конструкції люка, швидкому демонтажу та монтажу сідла клапана та ущільнення диска для онлайн-обслуговування, метеличний клапан Newlotoke можна розбирати та збирати без спеціальних інструментів.

5. Змінна конструкція сідла клапана та ущільнювального кільця не призведе до того, що вся машина повідомляє про збори через знос ущільнення та зменшить вартість використання;

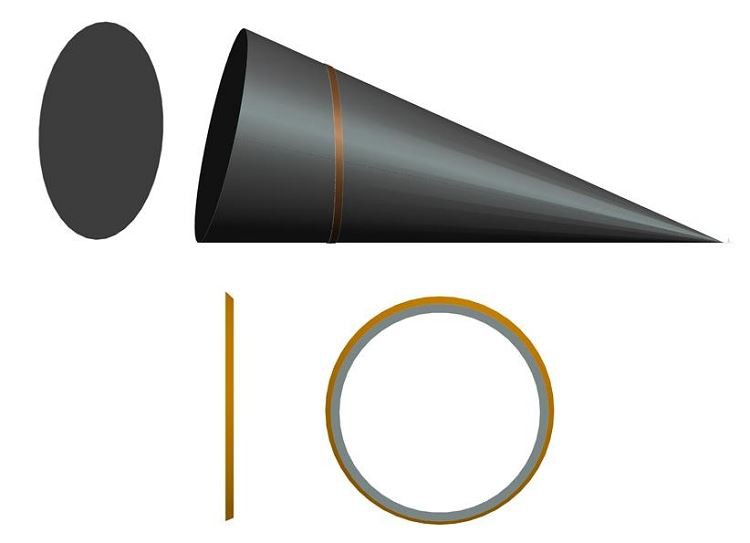

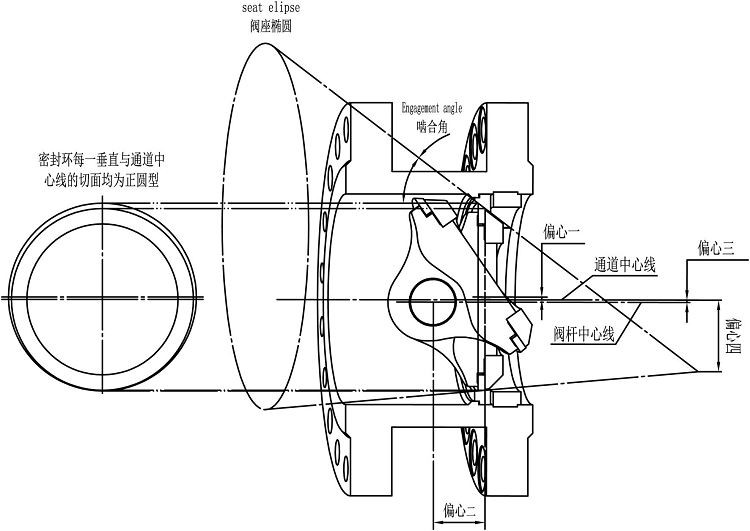

6. Сідло клапана та ущільнювальне кільце приймають мульти-ексцентричну структуру без тертя та ущільнювальну поверхню STL: мульти-ексцентрикова конструкція робить теплові розширення та холодне скорочення ущільнювального кільця більш рівномірними, ущільнення більш стабільним, а термін служби довший . Закриваюча частина кріогенного клапана приймає ущільнювальну поверхню STL. М'яка ущільнювальна структура підходить лише для кріогенних клапанів, температура яких перевищує -70 ℃ через великий коефіцієнт розширення ПТФЕ та крихкість при низькій температурі. Політрифторетилен можна використовувати для кріогенних клапанів при -162 ° C.

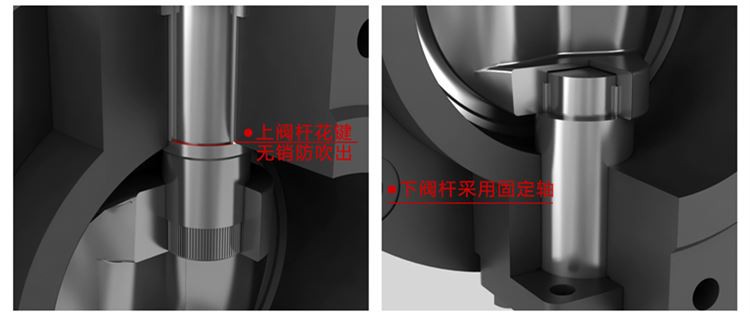

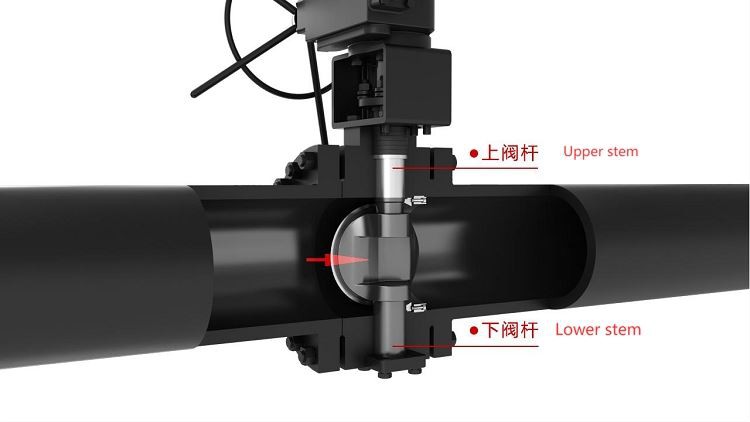

7. Верхня ущільнювальна конструкція сидіння, верхня шпонка штока без штифтової протизадирної конструкції, конструкція штока з подвійним клапаном вирішує проблему непослідовного розширення штока клапана, пластини метелика та корпусу клапана за рахунок теплового розширення та стискання. Нижній клапан шток приймає нерухомий вал для кращої жорсткості, що може скоротити положення з'єднання штока клапана, вставленого в пластину метелика, і зробити опір потоку каналу меншим

8. Пластина клапана має малий опір потоку, зменшуючи споживання енергії

9. Підбір матеріалу кріплення

Коли температура вище -100 ° C, матеріалом болта повинен бути Ni, Cr-Mo та інша легована сталь, яка повинна бути належним чином термічно оброблена для поліпшення міцності на розрив та запобігання укусу нитки. Щоб запобігти закріпленню гайки і болта, гайка зазвичай виготовляється із сталі Mo або Ni, а поверхня нитки покрита дисульфідом молібдену.

10. Вибір прокладок та пакувальних матеріалів для кріогенних клапанів

Зі зниженням температури фторопласт сильно стискається, що зменшить показники герметизації та легко спричинить витік. Азбестовий наповнювач не може уникнути проникнення та витоку. Гума має властивості набухання до природного газу і не може використовуватися при низьких температурах. У конструкції кріогенних клапанів, з одного боку, структурна конструкція забезпечує, щоб упаковка була близькою до температури навколишнього середовища. Наприклад, конструкція капота з довгим горлом прийнята для того, щоб тримати сальник якомога далі від середовища з низькою температурою. З іншого боку, враховуйте при виборі упаковки Низькотемпературні характеристики наповнювача. Кріогенні клапани зазвичай використовують гнучку графітову упаковку.

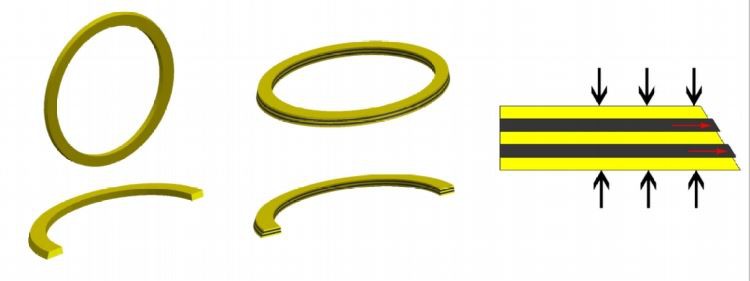

Гнучкий графіт - чудовий ущільнювальний матеріал. Цей матеріал непроникний для газу та рідини, має еластичність від 10% до 15% у напрямку товщини, і герметизація може бути досягнута за нижчого тиску кріплення. Він самосмащується і може бути використаний в якості набивання клапанів для запобігання зносу насадки та клапана. Температура використання гнучкого графіту зазвичай становить -200 ~ 870 ℃.

11. Пакувальна коробка не може безпосередньо контактувати з низькою температурою, але вона сконструйована у верхній частині кришки клапана з довгим горлом, так що сальник знаходиться далеко від низької температури і працює в температурному середовищі вище 0 ℃ . Таким чином, поліпшується ефект ущільнення сальника. У разі витоку або коли низькотемпературна рідина безпосередньо контактує з упаковкою, а герметизуючий ефект зменшується, із середини сальника можна додати мастило, утворюючи шар ущільнювального шару, щоб зменшити різницю тисків в сальнику, як допоміжний ущільнювальний засіб. Сальник в основному приймає двоступеневу пакувальну конструкцію із середнім металевим розпірним кільцем. Однак використовуються й інші типи, такі як загальна конструкція сальника клапана та конструкція подвійної сальникової коробки зі штоком клапана, здатна самозатягуватися.

12. Прокладка виконана з гнутої графітової прокладки з нержавіючої сталі.

13. Капельна пластина - це кругова пластина, приварена до довгої частини горловини під сальником для збереження холоду. Його основна функція - запобігати потраплянню вологи в навколишнє середовище в шар ізоляції безпосередньо після того, як холодно потрапляє у воду та замерзає. Діаметр піддону для перекачування перевищує діаметр середнього фланця, щоб запобігти потраплянню конденсованої водяної пари на середній фланець та болти, що спричиняє втрати тепла та корозію, що впливає на технічне обслуговування.

14. Металеве ущільнення, вогнетривка конструкція

Стандарт дизайну +

Стандарти проектування: Відповідає вимогам API609, ASME B16.34, ASME VI, BS6364, DIN3840

Стандарт підключення: відповідає вимогам ASME B16.10, IS05752

Тест на мікрогерметичність: відповідає вимогам IS015848, API622, SHELL SPE77-312, TA-LUFT

Тест на пожежу: відповідає вимогам API607, BS6755, ISO / FDIS10497

Стандарти випробувань на міцність та герметичність: відповідає вимогам API598, BS6364, EN12266 \ ISO5208

Технічна специфікація +

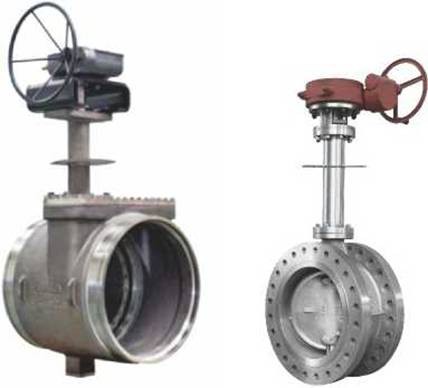

· Розмір: 3 ”~ 48” (DN80 ~ DN2000)

· Клас: 150 фунтів ~ 900 фунтів / PN6 ~ PN160

· З'єднання: подвійний фланець довгий малюнок / подвійний фланець короткий малюнок / стиковий шов ·

Експлуатація: Черв'ячна шестерня / Пневматичний привід / Електричний привід

· Температура: -269 ℃ ~ -40 ℃

· Застосування: Температура зрідженого аміаку -269 ° C, температура рідкого водню -254 ° C, температура зрідженого гелію -196 ° C, температура рідкого кисню -183 ° C, температура скраплений природний газ становить -162 ° C

Варіант матеріалу +

· Корпус: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· DiSC: CF3M, CF8M

· Стебло: ASTM A479 XM-19 (UNS S20910)

· Ущільнення диска: F316L + STL

· Сидіння кузова: F316L + STL

Міцність і жорсткість

При розробці клапанів з наднизькою температурою спочатку враховуйте, що основні компоненти клапана повинні витримувати тривалі або миттєві великі перепади температур, а теплова напруга, спричинена вмістом матеріалу, є основним фактором, який слід враховувати при різних навантаження при змінному тиску і температурі. На додаток до регулярних розрахунків міцності для корпусів клапанів, кришок та штоків, аналіз напружень кінцевих елементів та сейсмічний аналіз також слід використовувати для забезпечення надійності виробів клапанів. Усі вищезазначені криогенні клапани СПГ виготовлені з низьковуглецевої або надвуглецевої аустенітної нержавіючої сталі як основного матеріалу, а його міцність, в’язкість, термостійкість, стійкість до тиску та стійкість до ерозії кращі за інші матеріали.

Герметичність, безпека та надійність

Щоб запобігти загорянню та вибуху СПГ, система СПГ не допускає витоків. Клапани для СПГ повинні вживати дуже суворі та ефективні заходи для забезпечення конструкції конструкції, вибору матеріалів для ущільнень (упаковки, прокладок та ущільнювальних кілець тощо) та перевірки якості та контролю готової продукції. З цієї причини ми проводили неодноразові низькотемпературні випробування різних ущільнювальних конструкцій та матеріалів. Метод випробування застосовує загальноприйнятий занурений метод занурення, тобто весь випробовуваний продукт занурюють у -196 ℃ низькотемпературний рідкий азот через гелій всередині корпусу клапана. . Після випробування структури конструкції та ущільнювального матеріалу,

Нарешті визначте бажану структуру та матеріал. З цієї причини криогенний клапан СПГ, який ми виробляємо, має нульові внутрішні та зовнішні витоки та чудові характеристики. Після випробування клапан відповідає стандартним вимогам. Після високочастотного та прискореного вібраційного випробування тест на низькій температурі повторюється, щоб забезпечити чудову герметичність та надійність.
