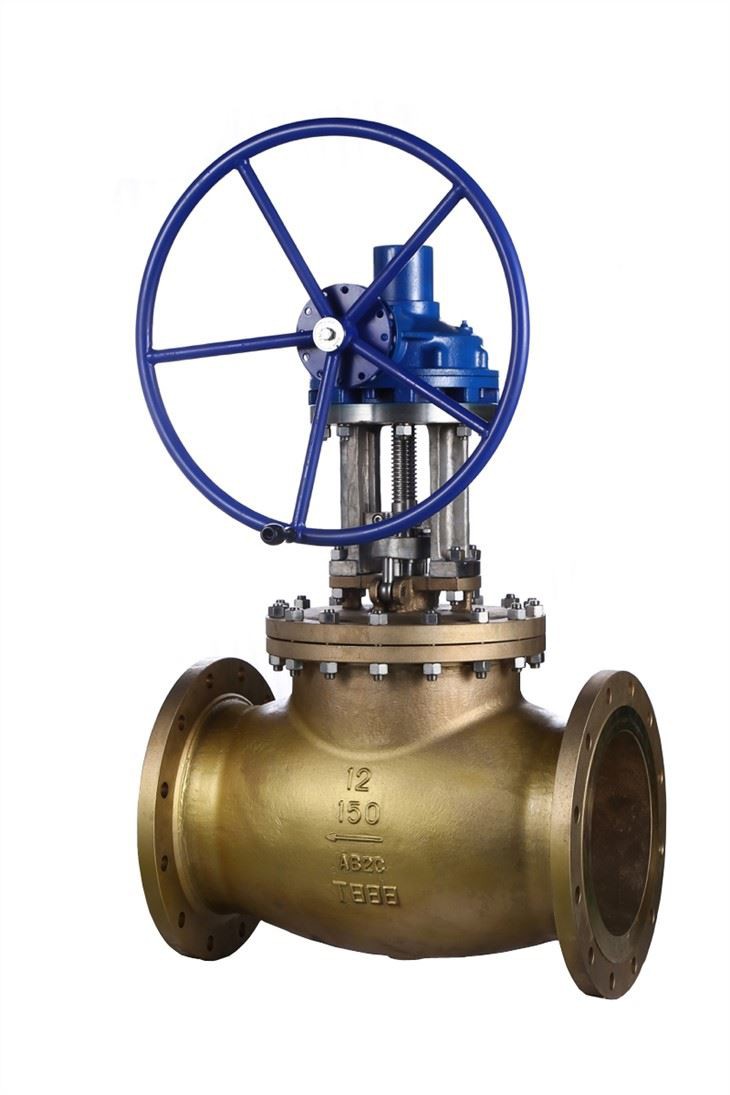

Глибокий клапан кисню

Запірний клапан відіграє важливу роль у відсіканні та дроселюванні середовища в трубопроводі. Як надзвичайно важливий запірний клапан, запірний клапан кисню герметизується, приклавши крутний момент до штока клапана, і шток клапана знаходиться в осьовому напрямку. На клапан клапана застосовується тиск, так що ущільнювальна поверхня клапана та ущільнювальна поверхня гнізда клапана тісно прикріплені, щоб запобігти витоку середовища вздовж зазору між ущільнювальними поверхнями. Пара ущільнювачів кисневого запірного клапана складається з ущільнювальної поверхні клапанного клапана та ущільнювальної поверхні сідла клапана. Шток клапана приводить у рух заслінку клапана вертикально вздовж центральної лінії сідла клапана. Під час процесу відкривання та закривання кисневого запірного клапана висота відкриття мала, потік легко регулювати, а виготовлення та обслуговування зручні, а діапазон тиску широкий. З структурної точки зору запірний клапан кисню простіший за попередній, простий у виготовленні та обслуговуванні. Що стосується терміну служби, ущільнювальну поверхню кисневого запірного клапана непросто зносити і подряпати. Під час процесу відкривання та закривання клапана не відбувається відносного ковзання між диском клапана та ущільнювальною поверхнею сідла. Тому знос і стирання ущільнювальної поверхні невеликі, тому це поліпшується. Термін служби пари ущільнювачів полягає в тому, що хід заслінки клапана кисневого запірного клапана є малим під час повністю закритого процесу, а його висота менша, ніж у клапана сигналізації. Недоліком кисневого запірного клапана є те, що крутний момент відкривання і закриття великий і важко досягти швидкого відкривання і закриття. Оскільки потік потоку в корпусі клапана є відносно звивистим, опір потоку рідини великий, а потужність рідини втрачається в трубопроводі.

Функція дизайну +

1. Для номінального тиску PN≥1,6 МПа, DN125 ～ 200 приймають внутрішню байпасну структуру; DN250 ～ 500 приймає зовнішню структуру перепускного клапана. Його мета - зменшити різницю тисків до і після клапана, щоб уникнути великої витрати, сильного розмивання та запобігти утворенню високої температури, забезпечуючи тим самим безпечну роботу кисневої трубопровідної мережі та зменшуючи робочий крутний момент.

2. Напрямок середнього потоку: PN≥1,6 МПа, DN≤100 потік середовища знизу клапанної заслінки до верхньої частини заслінки клапана (тобто низький вхід і великий вихід), DN≥125 середовище протікає від заслінки клапана до знизу (високий впуск і низький вихід). Клапан з DN≥125 приймає напрямок потоку на високому та середньому вихідному отворі. З одного боку, потрібна структура внутрішнього перепускного клапана, а з іншого боку, сила замикання клапана значно зменшується завдяки тиску середовища.

3. Клапан оснащений пристроєм захисту від статичної електрики, щоб уникнути іскор через статичну електрику.

4. Порівняно із звичайними запірними клапанами, кронштейнна частина запірного клапана кисневого трубопроводу приймає повністю закриту конструкцію, а захисний кожух на кронштейні може відкриватися при стисненні набивки, що відіграє роль масла і запобігання пилу. І є очевидні знаки заборони нафту.

5. Основним матеріалом корпусу є нержавіюча сталь або мідний сплав з чудовою вогнестійкістю, ущільнювальною поверхнею є корпус або покриття D802, а інші внутрішні деталі виготовлені з нержавіючої сталі або мідного сплаву; змащення трансмісійної частини виконано з негорючих мастил.

6. Усі деталі приймають суворі технічні вимоги щодо обробки та експлуатації

Стандарт дизайну +

· Дизайн: API600 / ASME B16.34 / API602 / BS5352

· Обличчям до обличчя: API6D / ASME16.10 / ISO5752

· Кінець фланця: ASME B16.5 / ASME B16.47 / EN1092-2 / ГОСТ 12815 / MSS-SP44

· Приварений кінець розетки: ANSI B16.11

· Гвинтовий кінець: ANSI B1.20.1

· Кінець для стикового зварювання: ASME B16.25 / ASME B16.25

· Тест: API6D 、 API598

· Пожежобезпечний: API607 、 API6FA

Технічна специфікація +

· Розмір: 1/2 ”~ 64” (DN100 ~ DN1600) ”

· Клас: 150 фунтів ~ 2500 фунтів (PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250)

· З'єднання: Подвійний фланець

· Робота: Черв'ячна шестерня 、 Пневматичний привід

· Застосування: металургійна, металургійна, нафтохімічна, хімічна промисловість

Варіант матеріалу +

· Корпус: HTB1 、 Алюмінієва бронза, ASME 1565 C 86500 、 Латунь, Монель, Нержавіюча сталь 、 SS304 、 SS316 тощо.

· М’яч: HTB1 、 ASME B564 NO400 、 Алюмінієва бронза, ASME 1565 C 86500 、 Латунь, Монель, Нержавіюча сталь 、 SS304 、 SS316 тощо.

· Стебло: ASTM B 865 NO5500 、 C63200 、 F304 、 F316 、 SS321

· Сидіння: PTFE, RPTFE, MONEL, ASME B564 NO400, C63200, F304, F316

Запірний клапан JY41W - це спеціальний клапан, спеціально підходить для кисневих трубопроводів. Відповідно до експлуатаційних характеристик мережі кисневих трубопроводів та врахування легкозаймистих та вибухонебезпечних характеристик кисневого середовища, принципи проектування - це безпечна та надійна робота та чудова продуктивність, а також посилання на Міністерство металургійної промисловості Китаю Спеціальний запірний клапан розроблений та виготовлений для забезпечення безпечної роботи мережі кисневих трубопроводів на основі положень ГГ "Правила безпеки кисню ГГ". Основний матеріал корпусу кисню JY41W / Y, виділений через шаровий клапан, виготовлений з нержавіючої сталі або мідного сплаву з чудовою вогнестійкістю. Ущільнювальною поверхнею є корпус або покриття D802. Решта внутрішніх деталей виготовлені з нержавіючої сталі або мідного сплаву; мастило на трансмісійній частині використовує негорючу мастильну мастило та маркується очевидним заборонним знаком масла. У структурі кисневого JY41W / Y виділений прямий запірний клапан, кронштейн приймає повністю закрите ущільнення та пристрій для відводу статичної електрики, а шток клапана оснащений пилозахисною кришкою. Спеціальний запірний клапан для кисневих трубопроводів довіряє мережі кисневих трубопроводів великих та середніх металургійних заводів, кисневих заводів та нафтохімічних заводів з моменту його випуску на ринок! Кисневі клапани часто використовують у фізичних та хімічних експериментах. Такі гази, як водень та аргон. Ці гази, як правило, зберігаються в спеціальних газових балонах високого тиску. Під час використання тиск газу знижується до діапазону, необхідного експериментом, через редукційний клапан, а потім тонко регулюється іншими регулюючими клапанами, так що газ надходить у систему використання. Найбільш часто використовуваний редукційний клапан - це редукційний клапан кисню, або, коротше, вимірювач кисню. Деякі гази, такі як азот, повітря, аргон та інші постійні гази, можуть використовувати клапан, що зменшує тиск кисню. Але є деякі гази, такі як аміак та інші агресивні гази, для яких потрібні спеціальні клапани, що зменшують тиск. На ринку широко доступні спеціальні клапани, що знижують тиск для азоту, повітря, водню, аміаку, ацетилену, пропану та пари. Використання та запобіжні заходи цих редукційних клапанів в основному такі ж, як у клапанів, що редукують тиск кисню. Однак слід також зазначити, що спеціальні клапани, що знижують тиск, зазвичай не використовуються для інших газів. Для запобігання неправильному використанню використовуються спеціальні з'єднувальні отвори між деякими спеціальними клапанами, що знижують тиск, та сталевими балонами. Наприклад, як водень, так і пропан використовують ліву нитку, яку також називають зворотною ниткою, і при установці слід звертати особливу увагу.
