Інструкція з монтажу, експлуатації та обслуговування

Серія MF

Плаваюче сидіння від металу до металу, двонаправлене{0}}ущільнення

Потрійний ексцентричний клапан-метелик

Будь ласка, уважно прочитайте інструкцію перед установкою та використанням

1.Загальна інформація

1.1 сфера застосування

Інструкція стосується потрійного ексцентричного затвора MF. Приводи та інші частини в цьому посібнику представлені лише коротко. Якщо потрібна більш детальна інформація, зверніться до відповідного посібника з приводу.

зауважте:

Під час вибору та використання клапанів в особливих умовах роботи необхідний загальний розгляд деталей. У цьому посібнику не описані всі можливі обставини використання клапанів через різні типи продукції. Якщо ви не впевнені в тому, як користуватися клапаном, або чи цей посібник ефективний, зв’яжіться з нами для отримання додаткової інформації

1.2Конструкція клапана

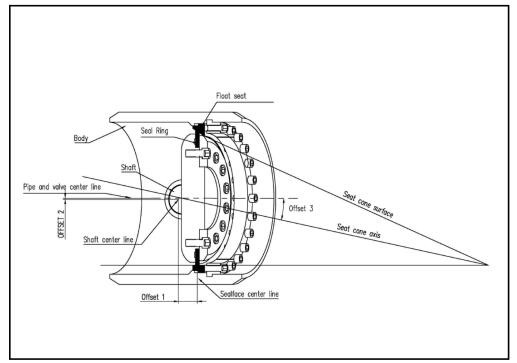

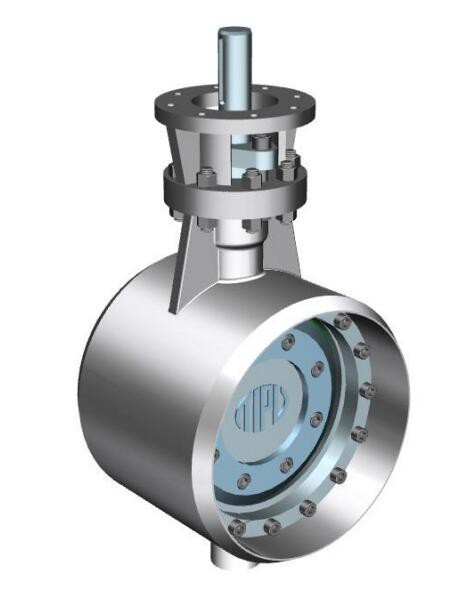

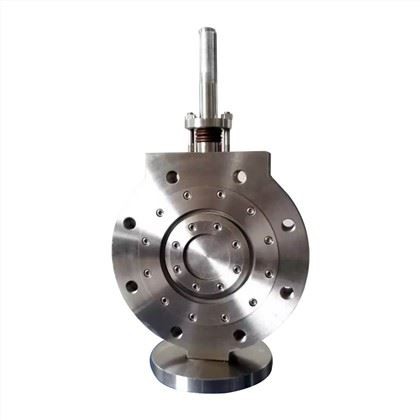

Клапан серії MF — це двонаправлений потрійний ексцентричний потрійний ексцентричний клапан із плаваючим сідлом із металу до металу. M відноситься до повністю металевого затвора, а F — до клапана-метелика з плаваючим сідлом.

Клапан, виготовлений із кованої сталі A105, можна приварювати безпосередньо до труб без попереднього{1}}нагріву.

Плаваюче сідло клапана розвинене з потрійної ексцентричної основи. Коли є протитиск середовища в закритому клапані, рухоме плаваюче сідло буде злегка рухатися до диска, щоб забезпечити щільне прилягання між сідлом і ущільнювальним кільцем, щоб досягти нульового витоку протитиску, як у позитивному сидіння.

Диск-метелик і вал з'єднані штифтом.

Клапан зазвичай використовується для опалювальних{0}}мереж і паропроводів, відіграючи роль головним чином у відкритті, закритті та регулюванні.

1.3 Марка корпусу клапана

Розмір клапана Тиск клапана

Стрілка напрямку потоку клапана

Велика стрілка означає основний напрямок ущільнення.

Маленька стрілка означає незначний напрямок ущільнення-, більш відомий як зворотний напрямок ущільнення в ексцентричному затворі.

1.4технічні характеристики Підключення: BW Номінальний тиск: PN25

температурний діапазон: -29 градусів плюс 425 градусів

напрямок потоку: як вгору, так і вниз за течією Пропонований напрямок монтажу:

Велика стрілка вказує основний напрямок ущільнення Маленька стрілка вказує невеликий напрямок ущільнення

1.5 Заходи безпеки Попередження:

Не перевищуйте обмеження параметрів клапана у використанні!

Перевищення обмеження параметрів клапана при використанні може призвести до пошкодження клапана та неконтрольованого скидання тиску, що може призвести до нещасного випадку.

Увага:

Не знімайте та не переміщуйте клапан під тиском у трубопроводі. Зняття та переміщення клапана під тиском може призвести до неконтрольованого скидання тиску. Перш ніж зняти клапан, видаліть відповідні компоненти з трубопроводу, щоб скинути тиск і спорожнити середовище. Перш за все, переконайтеся, що воно знаходиться в трубопроводі, щоб запобігти отруєнню людей та навколишнього середовища. Переконайтеся, що під час технічного обслуговування нічого не потрапляє в трубопровід, інакше це може призвести до пошкодження клапана або нещасного випадку.

Увага:

Зверніть увагу на ріжучий рух диска-метелика!

Тримайте руки, інші частини тіла, інструменти та інші речі подалі від відкриття каналів для рідини. Переконайтеся, що в трубопроводі немає сторонніх речовин. Диск-метелик функціонує як ріжучий пристрій, коли клапан приводиться в дію. Диск-метелик може зміщуватися під час переміщення клапана. Закрийте або зніміть привод під час ремонту клапана, інакше це може призвести до пошкодження клапана або нещасного випадку.

Увага:

Зверніть увагу на шум!

Клапан може шуміти в трубопроводі, а рівень шуму залежить від умов роботи.

Увага:

Зверніть увагу на перегрів клапана!

Корпус клапана буде перегріватися під час використання, якщо середовищем є високотемпературна вода або високотемпературна пара. Будьте обережні, щоб люди не обпеклися.

Увага:

Дізнайтеся його вагу під час підйому або упаковки клапана.

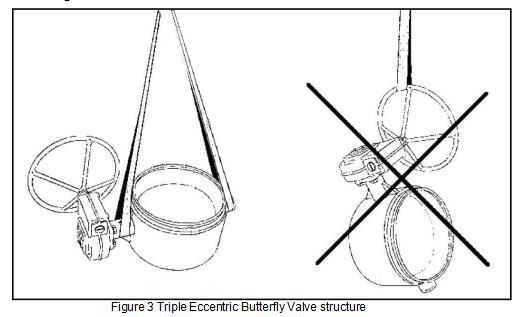

Не піднімайте клапан через його привод, позиціонер, кінцеві вимикачі або трубопровід. Підніміть клапан через його виступ (якщо є) або за допомогою мотузок, міцно прив’язаних до корпусу клапана (як показано на малюнку 3). Інакше частини, що падають, можуть призвести до пошкодження клапана або нещасного випадку.

Примітка:

Не повертайте диск-метелик більш ніж на 90 градусів, інакше це може призвести до пошкодження клапана. Кут повороту диска метелика розрахований на від 0 до 90 градусів.

Зверніть увагу:

Якщо користувачам потрібно провести перевірку тиску з цим типом клапанів, будь ласка, зверніть увагу на ущільнювальні частини (ущільнювальне кільце та сідло), будь-які дрібні частинки в повітрі або воді завдадуть непоправної шкоди. Найкращий спосіб перевірити дрібні частинки на ущільнювальних частинах – це не оком, а дотику руками.

2. Транспортування, доставка та зберігання

Огляньте клапан і пов’язані з ним компоненти, щоб знайти можливі пошкодження під час транспортування. Клапан слід обережно зберігати, бажано в сухому приміщенні перед установкою.

Перед установкою не встановлюйте клапан у монтажне положення та не знімайте протектор у порту.

клапан повинен бути закритий під час доставки і трохи закритий під час зберігання.

3.Встановлення

3.1Загальні правила Попередження:

Дізнайтеся його вагу під час підйому або упаковки клапана. Слідуйте шляхом, як показано на малюнку 3.

Зніміть протектор у порту та перевірте, чи не пошкоджений клапан, і очистіть його всередині.

Не переміщуйте привод перед установкою, якщо виробник встановив його до доставки.

Неправильне встановлення або регулювання приводу після його переміщення може призвести до пошкодження клапана або витоку.

Повністю закрийте вентиль перед приварюванням його до трубопроводу. Підніміть клапан на трубопровід, як показано на малюнку 3. Будьте обережні, дотримуйтесь заходів безпеки в розділі 15.

Якщо клапан приварюється до вертикальної лінії, закрийте клапан і накрийте його поверхню водяною подушкою товщиною 50 мм, щоб запобігти розбризкуванню зварювальних елементів і пошкодженню сідла або ущільнювальної поверхні, викликаних флюсом.

Клапан може бути встановлений з валом у горизонтальному або вертикальному положенні. Рекомендується вказати основний напрямок ущільнення великою стрілкою, а малий напрямок ущільнення – маленькою стрілкою.

Насичена киснем вода або повітря прискорять корозію вихідного отвору, коли клапан встановлений в системі централізованого опалення. Щоб запобігти корозії, спорожніть зону за клапаном і наповніть її -гарячою водою без кисню (як показано на малюнку 4).)

рідина може спричинити так званий{0}}динамічний крутний момент, щоб зупинити клапан від закриття. тиск ліктя зовні набагато вище, ніж всередині.

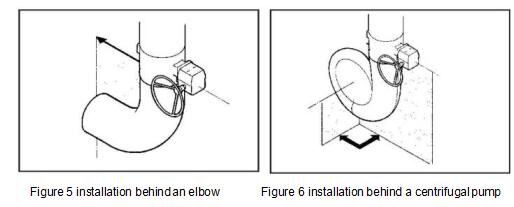

якщо потрійний ексцентриковий клапан-метелик встановлений безпосередньо за зігнутим підводом, його вал повинен бути спрямований прямо до центру труби (як показано на малюнку 5). Це дуже важливо, особливо коли клапан використовується як регулюючий клапан.

Якщо клапан встановлений за відцентровим насосом, його вал повинен бути перпендикулярним до шпинделя насоса (як показано на малюнку 6).

навантаження і вібрація диска-метелика будуть більш стабільними, якщо клапан встановлений, дотримуючись вищенаведених кроків. Це також усуне можливе цокання в середині клапана.

3.3Підготовка перед пробним запуском

ретельно промийте трубу. тримайте клапан відкритим при температурі від 30 до 40 під час процедури промивання.

закрийте клапан, якщо диск-метелик відкривається на градус від 5 до 10 під час процедури промивання. прискорити потік промивної рідини для вимивання залишкових домішок.

навіть дрібні домішки можуть спричинити незворотні пошкодження ущільнювальної поверхні, коли клапан закритий.

3.4 Тестовий запуск

перед увімкненням насоса переконайтеся, що клапан у трубопроводі закритий або відкритий під кутом не більше 20 градусів.

4.Технічне обслуговування

увага:

ознайомтеся з усіма заходами безпеки, переліченими в розділі 1.5, перш ніж проводити технічне обслуговування.

Потрійний ексцентричний клапан-метелик не вимагає планового технічного обслуговування, але планової перевірки упаковки для забезпечення її герметичності. елементарного ремонту буде достатньо, якщо з якихось причин клапан потрібно полагодити.

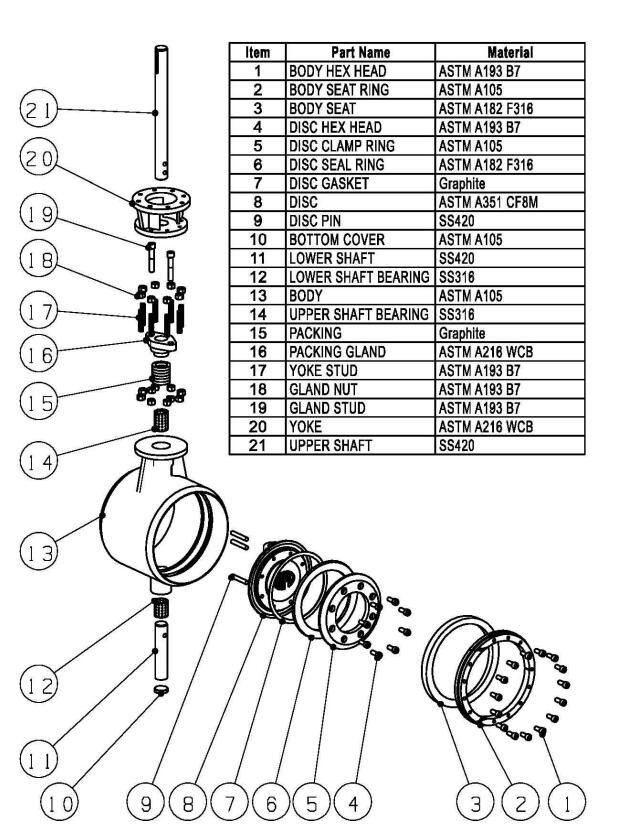

дивіться компоненти на складальному кресленні в розділі 8 щодо конструкції клапана.

4.1 заміна ущільнення (графіт)

warning: do not remove the valve from the pipeline under pressure.

1. зніміть привод (як показано в розділі 5.2) і шпонки на валу.

2.зніміть сальник (16).

3.Промийте вал, особливо ту частину, яка контактує з сальником.

4.встановіть нове ущільнювальне кільце. 5.встановіть сальник сальника.

6.перевстановіть привод.

5. Зняття та встановлення приводу

5.1 попередження про загальні правила:

дізнайтеся його вагу, перш ніж піднімати або упаковувати клапан

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the instruction for installing gear. see the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2 зніміть попередження приводу (шестерні):

не знімайте привод з клапана під тиском через можливий динамічний момент, викликаний трубопроводом!

зауважте:

зверніть увагу на положення приводу перед видаленням, щоб забезпечити належну повторну установку.

Привід зазвичай встановлюється виробником з усіма попередньо встановленими обмеженими гайками.

1. перекрити тиск середовища в трубопроводі, щоб переконатися, що клапан без тиску.

2.викрутити гвинт між приводом і з'єднувальним хомутом.

3.використовуйте відповідні інструменти та підйомні{1}}пристрої, щоб зняти привод.

4. Якщо є, зніміть хомут і муфту.

5.3 Установка приводу (турбіни) на клапан. 1.зберіть хомут і клапан (якщо є).

2.Перевірте та переконайтеся, що клапан закритий перед установкою приводу.

3.змийте будь-яке навісне обладнання, яке може вплинути на встановлення, подалі від валу та шпонок.

4. Якщо між приводом і валом потрібна втулка вала, її слід встановити на верхній частині вхідного валу.

5. Шпонковий паз на валу повинен бути вертикальним до поверхні диска-метелика, коли клапан закритий.

6. Переконайтеся, що отвір вихідного валу приводу відповідає вхідному торцю штока клапана за допомогою колеса привода.

7. Постійно підніміть привод і перевірте, чи він встановлений належним чином.

8. Розмір подовженого штока (за потреби) слід обговорити з виробником клапана,

6Технічне обслуговування не вимагає спеціальних інструментів.

7 Порядок заміни деталей

При замовленні запасних частин необхідна наступна інформація:

тип клапана, номер замовлення та серійний номер (штамп на корпусі клапана)

номер і назву деталі на кресленні та її необхідну кількість.

цю інформацію можна отримати з відповідної документації для замовлення клапанів.

(частина матеріалів підлягає фактичному підтвердженню замовлення, тоді як вибір матеріалів для компонентів у цьому посібнику просто рекомендований)
